Guia “Parâmetros”

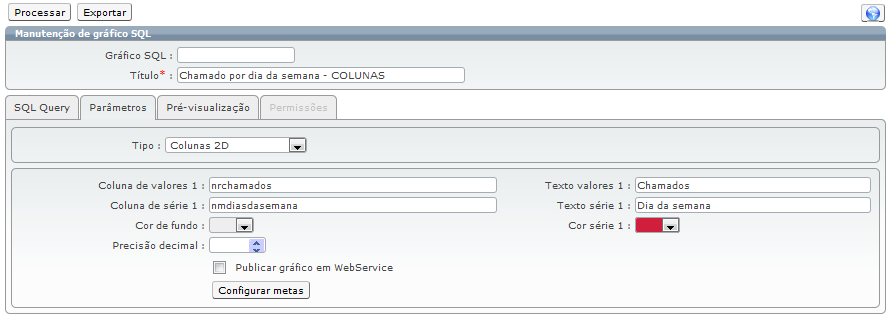

Na guia “Parâmetros”, defini-se o tipo de gráfico, os valores que serão representados pelo gráfico, cores personalizadas além de configuração de metas.
Nesta guia há várias opções para configuração dos gráficos, conforme o tipo de gráfico escolhido.
A seguir serão elencadas as possíveis campos para configuração nesta guia:

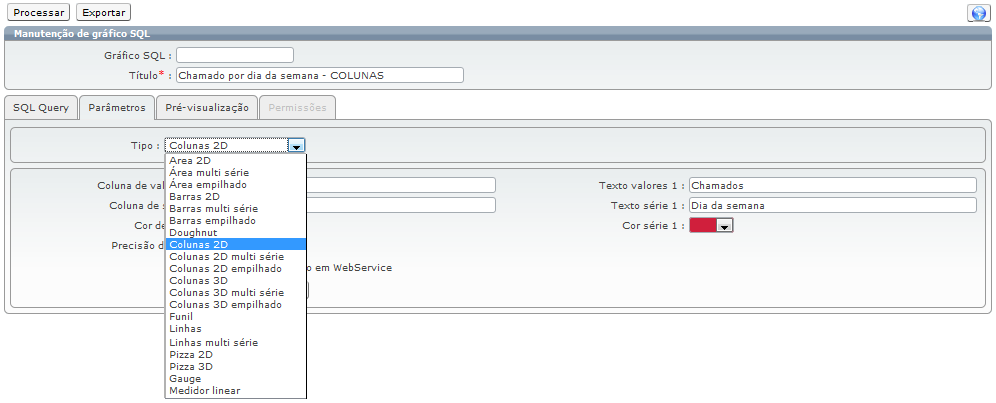

•Tipo: Neste campo define-se o tipo de gráfico que será apresentado. Existem diversos gráficos que são utilizados de acordo com as necessidades específicas de representação de informações.
A seguir segue as opções disponíveis para escolha do tipo de gráfico:
Valor: é um número que representa uma informação no gráfico. Exemplo: nº de chamados, nº de atrasos e etc.
Série: é o que divide a informação no gráfico. Exemplo: mês, ano, nome de pessoas e etc.
•Coluna de valores 1: Nesse campo, define-se os valores que serão representados no gráfico.
•Coluna de série 1 ou 2: Nesse campo, define-se a série que será representada no gráfico.
Os termos utilizados nesse campo, são acrônimos que estão inclusos no texto da guia SQL Query.

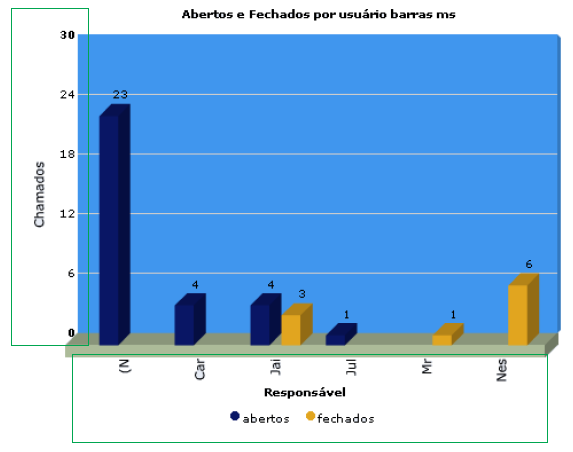

•Texto valores 1: Nesse campo, informa-se o texto referente aos valores (nome dos valores) que aparecerão no gráfico. No gráfico apresentado a seguir, o nome dos valores é “Chamados”.
•Texto série 1: Nesse campo, informa-se o texto referente às séries (nome das séries). No exemplo a seguir o nome da série é “Responsável”.
•Cor de fundo / Cor série: Nessa opção, seleciona-se a configuração de cor de fundo do gráfico ou na opção “Cor de série, define-se a cor da série.
•Orientação do texto das séries: A orientação do texto das séries determina a forma como o texto será posicionado: de forma horizontal ou vertical.

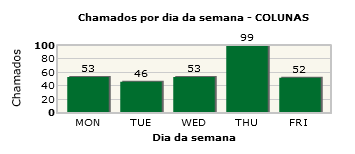

Orientação do texto das séries Horizontal:

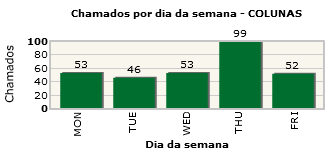

Orientação do texto das séries Vertical:

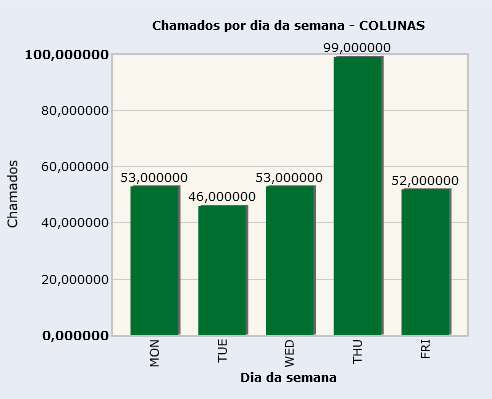

•Precisão decimal: Esta opção possibilita a configuração numérica dos valores do gráfico de forma decimal. Por exemplo: se for configurado que a precisão decimal será de 6, o gráfico será exibido com os valores da seguinte forma:
•Publicar gráfico em Webservice: É possível visualizar graficamente informações que estão geograficamente distantes através do recurso “WebServices”. Para que o gráfico seja apresentado com o recurso Webservice, será necessário que esta opção seja marcada. (Maiores detalhes sobre esse recurso no tópico de Configuração de seções / Tipos de bloco).

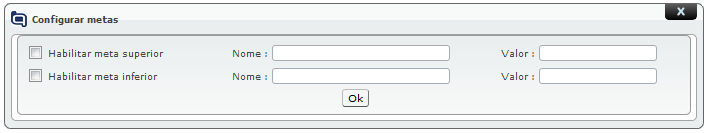

•Configurar metas: A configuração de metas possibilita a visualização, em gráfico, de metas estipuladas. Define-se o nome da meta assim como o seu valor, conforme tela a seguir:
