Terceira etapa: Associar os dois serviços por meio da topologia entre serviços
Após criar serviços de negócios e de tecnologia, é preciso associá-los.
Essa associação ocorre pelo que chamamos no Qualitor de Topologia.
Visão Geral:
•A topologia demonstra a ordem hierárquica estabelecida entre entidades no Qualitor.
•No caso a seguir, a topologia será demonstrada entre serviços.

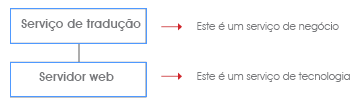

Observe o exemplo abaixo, para o qual uma topologia foi criada:
Agora, a representação anterior será criada no Qualitor, mais especificamente em:

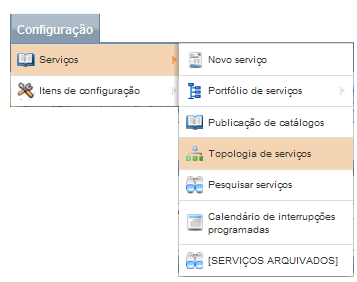

“Configuração / Serviços / Topologia de serviços”
IMPORTANTE: A criação de topologias é tarefa realizada pelo Administrador do Qualitor.

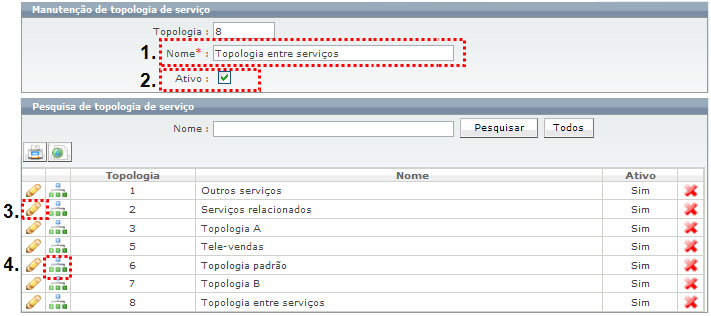

Ao clicar no caminho mencionado, a seguinte tela será exibida:
Legenda da imagem anterior:
1.O nome da topologia deve ser inserido.
2.O botão “ativo” deve estar marcado, para que a topologia exista.
3.Ao clicar no ícone de lápis (editar), é possível editar o nome da topologia e se ela está ativa.
4.Ao clicar em “visualizar topologia”, é possível estabelecer as relações de topologia existentes.

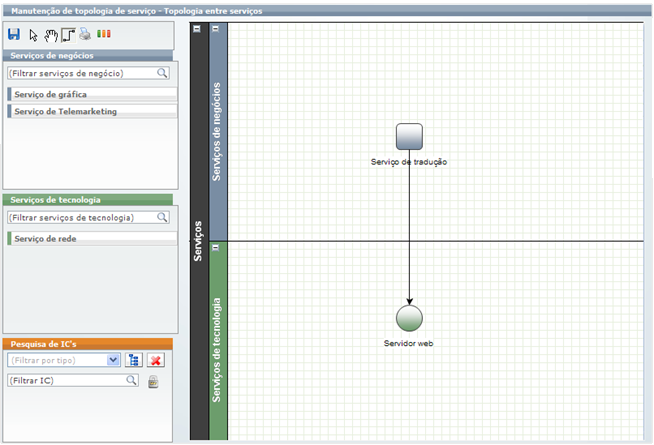

Após clicar em “visualizar topologia”, uma tela aparecerá para que a topologia gráfica seja montada e salva:
