Comportamento: "Executar desvio condicional"

Comportamento: "Executar desvio condicional"



As etapas criadas no processo do tipo "Gateway Complexo" quando forem editadas para configuração, terão no campo "Comportamento" a opção "Executar desvio condicional".

Estas etapas são representadas graficamente pelo seguinte ícone:

Gateway Complexo: clip0320a



O comportamento "Executar desvio condicional" representa etapas de "Decisão automática" onde o processo não para, pois o próprio sistema consegue decidir por qual caminho seguir através das regras e condições definidas para cada sequência.

Ou seja, é um momento do processo em que o próprio sistema consegue tomar a decisão de seguir por uma direção de acordo com a contemplação de condições das regras que são baseadas em operações lógicas.

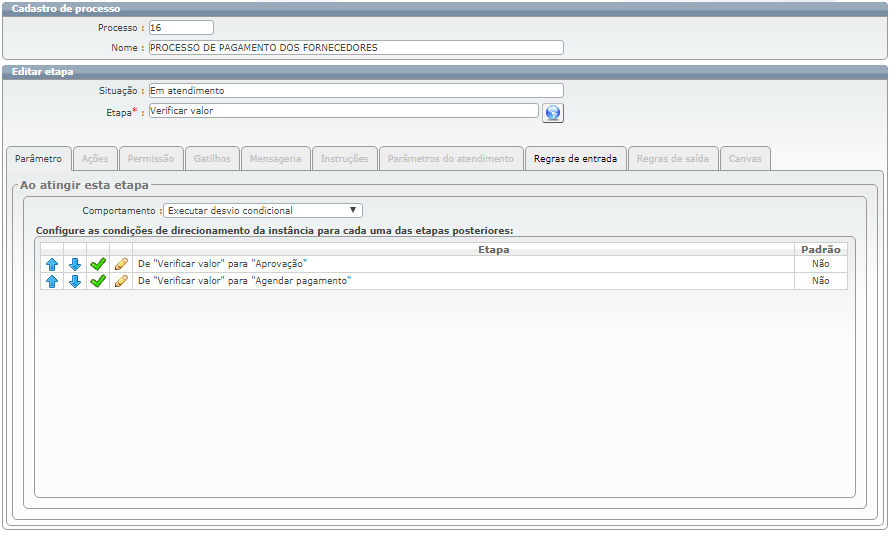

Através da edição das configurações da etapa de "Gateway Complexo" é possível configurar as regras e condições de cada sequeência desta etapa:

clip0320b



Nesta tela de configuração são exibidas as próximas etapas, que são os possíveis caminhos em que o processo pode seguir. Neste exemplo, se tem duas possibilidades, ou seja, duas etapas em que o processo pode seguir. Os ícones desta tela representam as seguintes funções:

clip0320c - As setas tem função para ordenar as regras de cada etapa. Ou seja, é possível definir a sequência de avaliação das regras, estabelecendo qual regra será verificada primeiro pelo sistema.

clip0320d - Este ícone permite que uma das etapas / regras seja definida como padrão. Isso signfica que quando nenhuma das condições das regras forem atingidas, o sistema pode assumir um caminho padrão, caso um deles esteja definido como "Sim", para que o processo não pare e siga uma sequência. Ao clicar neste ícone, a coluna padrão da respectiva etapa é altera de forma automática:

clip0320f

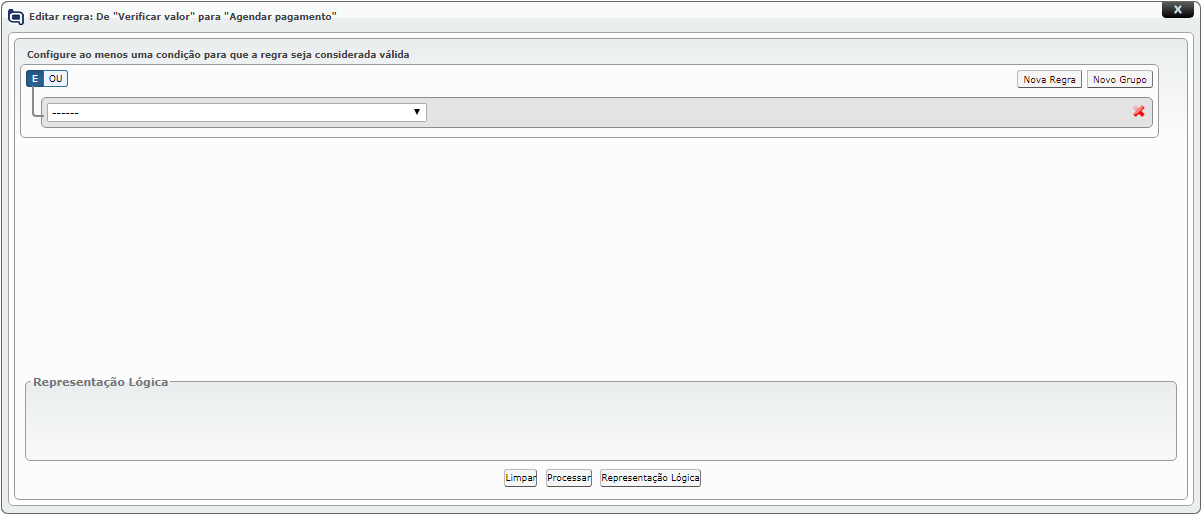

clip0320e - Tem como função editar e incluir regras para cada etapa. Ao clicar neste ícone a tela de configuração para montagem das regras e condições é exibida e tem o seguinte aspecto:

clip0320g



As regras são criadas através de condições lógicas e dependem do tipo de informação que está sendo utilizada para a montagem das regras.



Para miores informações sobre a etapa de gateway complexo e a criação de regras, acesse o tópico "Gateway Complexo".
